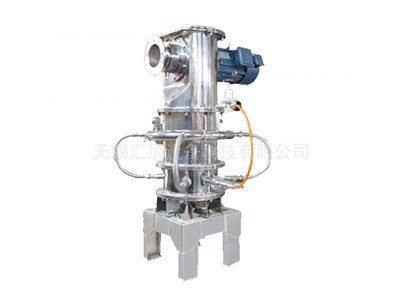

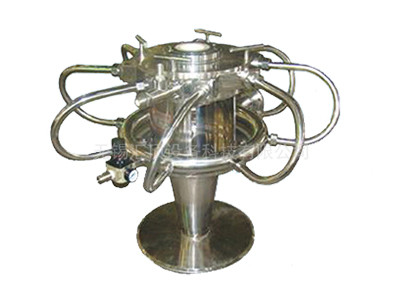

氣流粉碎機
發布時間:2018-06-06 點擊次數:9409 次
氣流粉碎機設備概述
氣流粉碎機主要適用于的粉碎機理決定了其適用范圍廣、成品細度高等特點,典型的物料有:超硬的金剛石、碳化硅、金屬粉末等,高純要求的:陶瓷色料、醫藥、電子、電池材料、精細化工等,低溫要求的:醫藥、食品、PVC等。通過將氣源部份的普通空氣變?yōu)榈獨?、二氧化碳?xì)獾榷栊詺怏w,可使本機成為惰性氣體保護設備,適用于易燃易爆、易氧化等物料的粉碎分級加工。
氣流粉碎機工作原理
流粉碎機與旋風分離器、除塵器、引風機組成一整套粉碎系統。壓縮空氣經過濾干燥后,通過拉瓦爾噴嘴高速噴射入粉碎腔,在多股高壓氣流的交匯點處物料被反復碰撞、磨擦、剪切而粉碎,粉碎后的物料在風機抽力作用下隨上升氣流運動至分級區,在高速旋轉的分級渦輪產生的強大離心力作用下,使粗細物料分離,符合粒度要求的細顆粒通過分級輪進入旋風分離器和除塵器收集,粗顆粒下降至粉碎區繼續粉碎。
氣流粉碎機性能特點
1、適合于莫氏硬度9以下的各種物料的干法粉碎,尤其適合于高硬度、高純度和高附加值物料的粉碎。
2、內含立式分級裝置,產品粒度D97:8-150微米之間可調,粒形好,粒度分布窄。
3、低溫?zé)o介質粉碎,尤其適合于熱敏性、低熔點、含糖份及揮發性物料的粉碎。
4、粉碎過程主要依靠物料自身之間的碰撞來完成,有別于機械粉碎依靠刀片或錘頭等對物料的沖擊粉碎,因而設備耐磨損,產品純度高。
5、可與多級分級機串聯使用,一次生產多個粒度段的產品。
6、設備拆裝清洗方便,內壁光滑無死角。
7、內部與物料接觸磨損部位可采用耐磨剛玉陶瓷制作。
8、整套系統密閉粉碎,粉塵少,噪音低,生產過程清潔環保。
9、控制系統采用程序控制,操作簡便。
技術參數
氣流粉碎機主要適用于的粉碎機理決定了其適用范圍廣、成品細度高等特點,典型的物料有:超硬的金剛石、碳化硅、金屬粉末等,高純要求的:陶瓷色料、醫藥、電子、電池材料、精細化工等,低溫要求的:醫藥、食品、PVC等。通過將氣源部份的普通空氣變?yōu)榈獨?、二氧化碳?xì)獾榷栊詺怏w,可使本機成為惰性氣體保護設備,適用于易燃易爆、易氧化等物料的粉碎分級加工。
氣流粉碎機工作原理
流粉碎機與旋風分離器、除塵器、引風機組成一整套粉碎系統。壓縮空氣經過濾干燥后,通過拉瓦爾噴嘴高速噴射入粉碎腔,在多股高壓氣流的交匯點處物料被反復碰撞、磨擦、剪切而粉碎,粉碎后的物料在風機抽力作用下隨上升氣流運動至分級區,在高速旋轉的分級渦輪產生的強大離心力作用下,使粗細物料分離,符合粒度要求的細顆粒通過分級輪進入旋風分離器和除塵器收集,粗顆粒下降至粉碎區繼續粉碎。
氣流粉碎機性能特點
1、適合于莫氏硬度9以下的各種物料的干法粉碎,尤其適合于高硬度、高純度和高附加值物料的粉碎。
2、內含立式分級裝置,產品粒度D97:8-150微米之間可調,粒形好,粒度分布窄。
3、低溫?zé)o介質粉碎,尤其適合于熱敏性、低熔點、含糖份及揮發性物料的粉碎。
4、粉碎過程主要依靠物料自身之間的碰撞來完成,有別于機械粉碎依靠刀片或錘頭等對物料的沖擊粉碎,因而設備耐磨損,產品純度高。
5、可與多級分級機串聯使用,一次生產多個粒度段的產品。
6、設備拆裝清洗方便,內壁光滑無死角。
7、內部與物料接觸磨損部位可采用耐磨剛玉陶瓷制作。
8、整套系統密閉粉碎,粉塵少,噪音低,生產過程清潔環保。
9、控制系統采用程序控制,操作簡便。
技術參數
規格型號 | MQP03 | MQP06 | MQP10 | MQP20 | MQP40 | MQP60 | MQP80 |
入料粒度mm | <5 | <5 | <5 | <5 | <5 | <5 | <5 |
產品粒度d97:um | 8~150 | 8~150 | 8~150 | 8~150 | 10~150 | 10~150 | 10~150 |
生產能力kg/h | 5~100 | 10~200 | 20~400 | 50~800 | 150~1500 | 300~2000 | 400~6000 |
空氣耗量m3/min | 3 | 6 | 10 | 20 | 40 | 60 | 80 |
空氣壓力Mpa | 0.7~0.85 | 0.7~0.85 | 0.7~0.85 | 0.7~0.85 | 0.7~0.85 | 0.7~0.85 | 0.7~0.85 |
裝機功率kw | 26~37 | 47~68 | 68~106 | 145~184 | 276~310 | 402~427 | 520~600 |
